간편하게 구성하는 원격 운용 자동제어시스템
- 스마트팩토리, 스마트빌딩, 스마트팜의 정보는 전지구적 범위로 확장되고 있습니다.
- DiBA PLC의 IoT 연동 기능은 확장되는 정보 환경에 가장 빠르게 적응하는 방법입니다.
- DiBA PLC의 IoT 연동 기능으로 일품은 원격유지보수를 제공합니다.
- 사용자는 시스템을 원격 운용과 유지보수할 수 있습니다. 프로그램의 교체 및 디버깅을 원격으로 수행할 수 있습니다.
DiBA IoT
일품의 산업용 자동제어 IoT 서비스에 대한 소개입니다.
복잡한 작업을 간결하게 표현할 수 있는 ST언어 사용
- DST는 PLC 프로그래밍 언어 표준(IEC61131-3)을 준수하는 ST(Structured Text) 언어를 지원하는 텍스트 형식의 파일이므로 일반적인 텍스트 편집기로 수정이 가능하고, LD(Ladder Diagram) 혹은 FBD(Function Block Diagram)보다 간결하게 프로그램을 작성할 수 있습니다.
- DST 문법에 관련된 PDF 파일을 자료실에서 다운받아 보실 수 있습니다.
HMI를 내장하여 쉽고 빠르게 시스템을 구축
- CFG는 HMI를 구성하는 설정 파일로 일반적인 텍스트 편집기로 수정이 가능합니다.
- CFG로 설정된 HMI는 웹브라우저를 이용하여 IoT PLC를 감시, 제어, 디버깅할 수 있습니다.
- CFG 문법에 관련된 PDF 파일을 자료실에서 다운받아 보실 수 있습니다.
입출력 모듈과 터미널보드 사이를 RJ45로 연결하여 설치 및 유지보수에 용이
- DiBA-21 및 DiBA-22 시리즈는 PLC 모듈에서 터미널블록을 별도의 터미널보드로 분리하여 한 개의 입출력(IO) 모듈에 최대 40개의 단자를 연결할 수 있어 공간 효율성이 높습니다.
- IO 모듈과 터미널보드를 RJ45로 연결하여 탈착이 편하고, 케이블을 현장에서 제작하는 것이 가능합니다.
- 모든 입출력 상태를 LED로 확인할 수 있습니다. 특히 임계값 설정기능을 이용하여 AI, AO, UI의 상태를 LED로 표시하므로 현장 대응력이 향상됩니다.

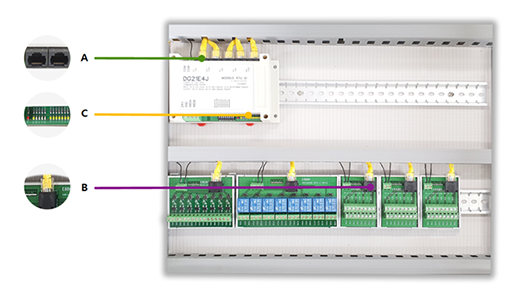

[ DG21E4J 설치 예시 ]
A, B
IO모듈과 터미널보드를 RJ45로 연결
C
5개의 그룹 LED, 8개의 단자 LED로 40개의 입출력 상태 표시
서지(Surge)로부터 사용자를 보호하는 격리 적용
- 잡음이 심한 운용 환경에서 기기 오작동을 막기 위한 차폐 적용이 용이합니다.
- 통신선과 입출력 신호선 사이를 격리하여 서지(Surge)로부터 사용자를 보호합니다.
- 입출력 모듈과 터미널보드 사이에 차폐된 RJ45 TP선을 적용할 수 있으므로 현장의 잡음 문제에 쉽게 대응할 수 있습니다.
- PLC 운용 환경 표준(IEC61131-2)에 따른 온습도, 진동, 충격 시험을 완료하였습니다. 특히 -25~70℃의 강화된 운용 조건에서도 정상 동작합니다.
